Рукава резиновые для газовой сварки и резки металлов
Рукава резиновые для газовой сварки и резки металлов ГОСТ 9356-75 применяются для подачи под давлением ацетилена,
городского газа, пропана, бутана, жидкого топлива и кислорода к приборам
для газовой сварки и резки металлов.

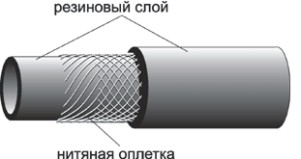

Рукава состоят из внутреннего резинового слоя, нитяного каркаса и наружного цветного резинового слоя, соответствующего по
цвету его назначению. Рукава могут изготавливаться из резины черного цвета для всех классов с обозначением класса рукава
двумя цветными полосами на наружном слое.
Рукава всех классов должны быть герметичными при гидравлическом давлении равном 2Р, где Р-величина рабочего
давления.
Рукава должны иметь не менее, чем трехкратный запас прочности при разрыве гидравлическим давлением.
Рукава работоспособны в районах с умеренным климатом при температуре окружающего воздуха от -35 до +70 °C, в районах
с холодным климатом при температуре от -55 °С до +70 °C.
Изготавливаемые размеры рукавов:
|
| Класс |
Внутренний диаметр
(мм) |
Давление
(мпа) |
Наружный диаметр
(мм) |
Рабочая среда |
Цвет наружного слоя |
| I |
37686 |
0,63 |
13 |
ацетилен, городской газ, пропан и бутан |
красный |
| 8 |
0,63 |
16.0 |
| 9 |
0,63 |
18 |
| 10 |
0,63 |
19 |
| 12 |
0,63 |
22 |
| II |
6,3 |
0,63 |
13 |
жидкое топливо,
бензин а-72
по ГОСТ 2084-67,
уайт-спирит
по ГОСТ 3134-52;
керосин
по ГОСТ 4753-68
или их смеси |
желтый |
| 8 |
0,63 |
16.0 |
| 9 |
0,63 |
18 |
| 8 |
0,63 |
19 |
| 12 |
0,63 |
22 |
| III |
6,3 |
2 |
13 |
кислород |
голубой |
| 8 |
2 |
16.0 |
| 9 |
2 |
18 |
| 10 |
2 |
19 |
| 12 |
2 |
22 |
|
|
Условное обозначение рукавов резиновых для газовой сварки и резки металлов: Рукав I-9-0,63 ГОСТ 9356-75, где: I — класс
рукава; 9 — внутренний диаметр (мм);
0,63 — рабочее давление рукава (МПа).
|
|
