Рукава резиновые высокого давления с металлическими оплетками неармированные
Рукава резиновые высокого давления с металлическими оплетками неармированные ГОСТ 6286-73 применяются в качестве
гибких трубопроводов для подачи под высоким давлением жидкостей.

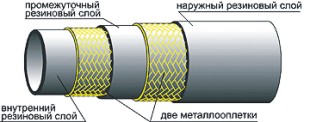

Рукава состоят из внутреннего и наружного резиновых слоев, промежуточного резинового слоя для рукавов с двумя оплетками,
металлической оплетки из светлой и латунированной проволоки.
Рукава работоспособны в районах умеренного климата при температуре окружающего воздуха от -50°С до +70°С, а также в
районах с холодным климатом при температуре от -60°С до +70°С.
Рукава в зависимости от разрывного усилия применяемой проволоки должны изготавливаться групп: А, Б, В и Z.
А - изготавливают с применением проволоки с разрывным усилием не менее 15,0 кг;
Б - изготавливают с применением проволоки с разрывным усилием не менее 17,5 кг;
В - изготавливают с применением проволоки с разрывным усилием не менее 20,0 кг.
Z - изготавливают с применением проволоки с латунированной поверхностью и разрывным разрывным усилием не менее 20,0 кг.
Рукава каждой группы в зависимости от конструкции изготавливаются с одной и двумя металлическими оплетками из
латунированной и смешанной проволоки:
I тип - с одной металлической оплеткой;
II тип - с двумя металлическими оплетками
Рукава соответствуют международному стандарту ИСО 3862-80.
Ассортимент рукавов резиновых высокого давления с металлическими оплетками неармированных
|
Внутренний диаметр
рукава, мм |
Рабочее давление (МПа) |
| Группа А |
Группа Б |
Группа В |
Группа Z |
| Тип I |
Тип II |
Тип I |
Тип.II |
Тип I |
Тип II |
Тип I |
Тип II |
| 4 (импорт) |
20 |
30 |
25 |
35 |
30 |
41 |
|
|
| 5 |
|
|
|
|
|
|
21 |
35 |
| 6 |
19 |
28 |
23 |
33 |
27 |
32 |
20 |
35 |
| 6,3 |
|
|
|
|
|
|
20 |
35 |
| 8 |
16,5 |
25 |
21 |
32 |
24 |
35 |
17,5 |
30 |
| 10 |
15 |
21,5 |
16 |
27 |
22 |
31 |
16 |
28 |
| 12 |
13,5 |
21 |
16 |
25 |
20 |
30 |
14 |
25 |
| 12,5 |
|
|
|
|
|
|
14 |
25 |
| 16 |
10 |
16,5 |
13 |
20 |
15 |
24 |
10,5 |
20 |
| 19 |
|
|
|
|
|
|
9 |
16 |
| 20 |
9 |
15 |
12 |
18 |
14 |
22 |
9 |
16 |
| 22 |
|
|
|
|
|
|
8 |
14 |
| 25 |
8 |
12,5 |
10 |
16 |
12 |
20 |
7 |
14 |
| 31,5 |
|
|
|
|
|
|
4,4 |
11 |
| 32 |
6,5 |
10 |
7,5 |
13 |
9 |
14 |
4,4 |
11 |
| 38 |
4 |
8 |
5 |
9 |
6 |
10 |
1,5 |
9 |
| 40 |
|
|
|
|
|
|
1 |
8 |
| 50 |
3 |
4 |
3,3 |
5 |
4 |
6 |
2,6 |
8 |
| 51 |
|
|
|
|
|
|
2,6 |
8 |
|
|
Рукава работоспособны в рабочих средах и при температурах, указанных в таблицах.
|
| Рукава групп А, Б, В. |
| Рабочая среда |
Ремпература рабочей среды, °C |
| Бензин |
от -50°C до + 25°C |
| Керосин, дизельное топливо, масла на нефтяной основе |
от -50°C до +100°C |
| Вода |
до +100°C |
| Рукава группы Z |
| Рабочая среда |
Ремпература рабочей среды, °C |
| Ридравлические жидкости |
от -40°C до +100°C |
| Минеральные масла |
от -40°C до +100°C |
| Растворимые масла |
от -40°C до +100°C |
| Эмульсионные масла |
от -40°C до +100°C |
| Масляные и водяные эмульсии |
от -40°C до +100°C |
| Водный раствор гликоля |
от -40°C до +100°C |
| Вода |
до +100°C |
|
|
Условное обозначение рукавов резиновых высокого давления с металлическими оплетками неармированных: Рукав 1Л-6*16,5-19 гр.А,
ГОСТ 6286-73 где: 1 — тип рукава; 16,5 — наружный диаметр рукава;
Л — латунированная проволока; 19 — рабочее давление рукава МПа; 6 — внутренний диаметр; гр.А —
изготовление из проволоки с разрывным усилием не менее 15кг.
|
|
