РВД штуцерованные

Рукава гидравлические высокого давления ГОСТ 6286-73, 25452-82(90), DIN20022, DIN 20023 с присоединительной арматурой различных конструкций и размеров.

Рукава высокого давления армированные предназначены для соединения и компенсации взаимных перемещений гидроагрегатов в гидросистемах и гидростатических трансмиссиях тракторов и сельхозмашин, работоспособных в условиях умеренного и холодного климата.

Рукава с наконечниками изготавливаются любой длины согласно спецификации заказчика.

При производстве опрессовки рукавов высокого давления с наконечниками применяются гидравлические шланги отечественных и европейских производителей. Полная номенклатура комплектующих, применяемых в производстве, сертифицирована в России и соответствует либо превышает требования стандартов ГОСТ 6286-73 и ГОСТ 25452-90. Рукава высокого давления изготавливаются серийно со следующими исполнениями присоединительной арматуры согласно: ТУ 3148-001-20871731; ТУ 3148-002-20871731; ТУ 3148-003-20871731; ТУ 3148-004-20871731, а также концевой арматурой по ТУ 23.1.40-80. Если данные размеры не подходят, то необходимо указать марку или тип оборудования и сообщить следующие сведения:

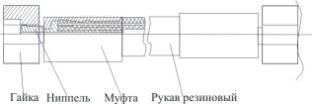

Для заказа РВД достаточно заполнить формулу на каждый типоразмер => РВД Dy. Рразр. L. R. XX-al/XX-a2.D/D-k-a3, где

Dy—условный проход, мм;
Рразр.—разрывное давление РВД, МПа;
L—длина РВД, мм;
R—минимальный радиус изгиба РВД, (мм).;
XX—код исполнения наконечников по ТУ 3148-001-20871731, ТУ 3148-002-20871731, ТУ 3148-003-20871731, ТУ 3148-004- 20871731; (при необходимости для согласования направляем схемы, проработанных корпусных элементов)
a1—угол изгиба левого ниппеля, градусы;
a2—угол изгиба правого ниппеля, градусы;
a3—угол поворота правого наконечника относительно левого, градусы;
D—размер резьбы накидной гайки или резьбового ниппеля, диаметр фланца, или гладкого ниппеля, мм.;

Гидравлические рукава высокого давления используются в гидравлических системах различных видов техники для транспортировки минеральных гидравлических масел, жидкого топлива, смазочных жиров и водомасляных эмульсий при температуре от –40 до +100˚С.

Стандартная длина 450, 650, 850, 1050, 1250, 1450, 1650, 1850, 2050, 2250 мм.

Dy	Резьба	Ключ	Тип РВД	Рабочее давление, атм
6	М 12х1,5 М 14х1.5	17 19	ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN	270 225 400
8	М 16х1,5	19	ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN	250 215 350
10	М18Х1,5 М20х1,5	22 24	ГОСТ 6286 I-гр ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN	150 270 190 350
12	М22х1,5 М20х1,5	27 24	ГОСТ 6286 I-гр ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN	160 250 170 290
16	М27х1,5	32	ГОСТ 6286 I-гр ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN DIN 20022 4 SN	130 200 140 260 420
20	М30х2 М30х1,5	36	ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN DIN 20022 4 SN ТУ 38 605111-90	180 105 215 350 400
20	М33х1,5 М33х2	41	ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN DIN 20022 4 SN ТУ 38 605111-90	180 105 215 350 400
25	М42х2	50	ГОСТ 6286 II-гр. DIN 20022 1 SN DIN 20022 2 SN DIN 20022 4 SN ТУ 38 605111-90	160 95 185 335 250
